3. 实验条件

1. 1实验树脂

表2       实验树脂

序号	名称	形态	厂家	备注
1	SL220	OH型	宁波银娱优越会7176111树脂有限公司	干态树脂
2	SL201	OH型	宁波银娱优越会7176111树脂有限公司	干态树脂

1. 2实验装备及试剂

表3       主要实验装备

序号	名称	规格	厂家	备注
1	玻璃交流柱	φ20×30mm	安徽某玻璃仪器厂
2	蠕动泵		保定某流体科技有限公司
3	干燥烘箱

表4       主要实验试剂

序号	名称	规格	备注
1	DMC冷凝液		某新质料集团检出酸度2960 ppm 银娱优越会7176111检测酸度51.47 ppm
2	无水乙醇	500ml
3	NaOH标液	0.1114M	银娱优越会7176111应用室设置标定



       4.实验计划

4.1 试验历程

⑴ 划分称取20 g（29 ml）的干态SL220阴树脂和干态SL201阴树脂，用少量DMC冷凝液浸泡溶胀2h。

⑵ 用DMC转移到玻璃交流柱内，树脂层内无气泡，树脂层上坚持5cm高液位。

⑶ 控制DMC冷凝液通过树脂层运行流速1 BV/h，自上而下顺流运行。

⑷ 运行历程中每1-2h取样流出液，检测酸度。

4.2 检测剖析

用10 ml移液管准确量取10 ml出口溶液于250 ml玻璃锥形瓶内，用50 ml移液管准确量取50 ml无水乙醇液体加入其中并摇匀。加入4滴酚酞指示剂摇匀，用NaOH标准溶液举行滴定，当溶液泛起微红色且30s内不褪色时即以为滴定终点。同时对50 ml的无水乙醇举行空缺滴定，纪录空缺消耗的滴定命。

       5. 实验数据

5.1 运行试验数据

表5       树脂脱酸出液酸度

原液酸度 51.47 ppm
SL220（干态）处置惩罚		SL201（干态）处置惩罚
出液累计体积ml	出液酸度ppm	出液累计体积ml	出液酸度ppm
18	0	18	0
33	0	33	0
61	0	61	0
101	0	101	0
151	0	153	0
166	0	168	0
200	0	204	0
283	0	288	0
325	0	331	0
393	0	400	0
452	0	460	0
518	0	528	0
593	0	604	0
643	0	656	0
706	0	721	0.33
784	0	801	0.56
845	0	863	0.56
896	0	915	0.72
959	0	979	1.11
1019	0	1040	1.23
1084	0	1105	2.12
1145	0	1167	2.79
DMC溶剂用完		DMC溶剂用完	出水酸度以H+计

5.2 实验历程纪录

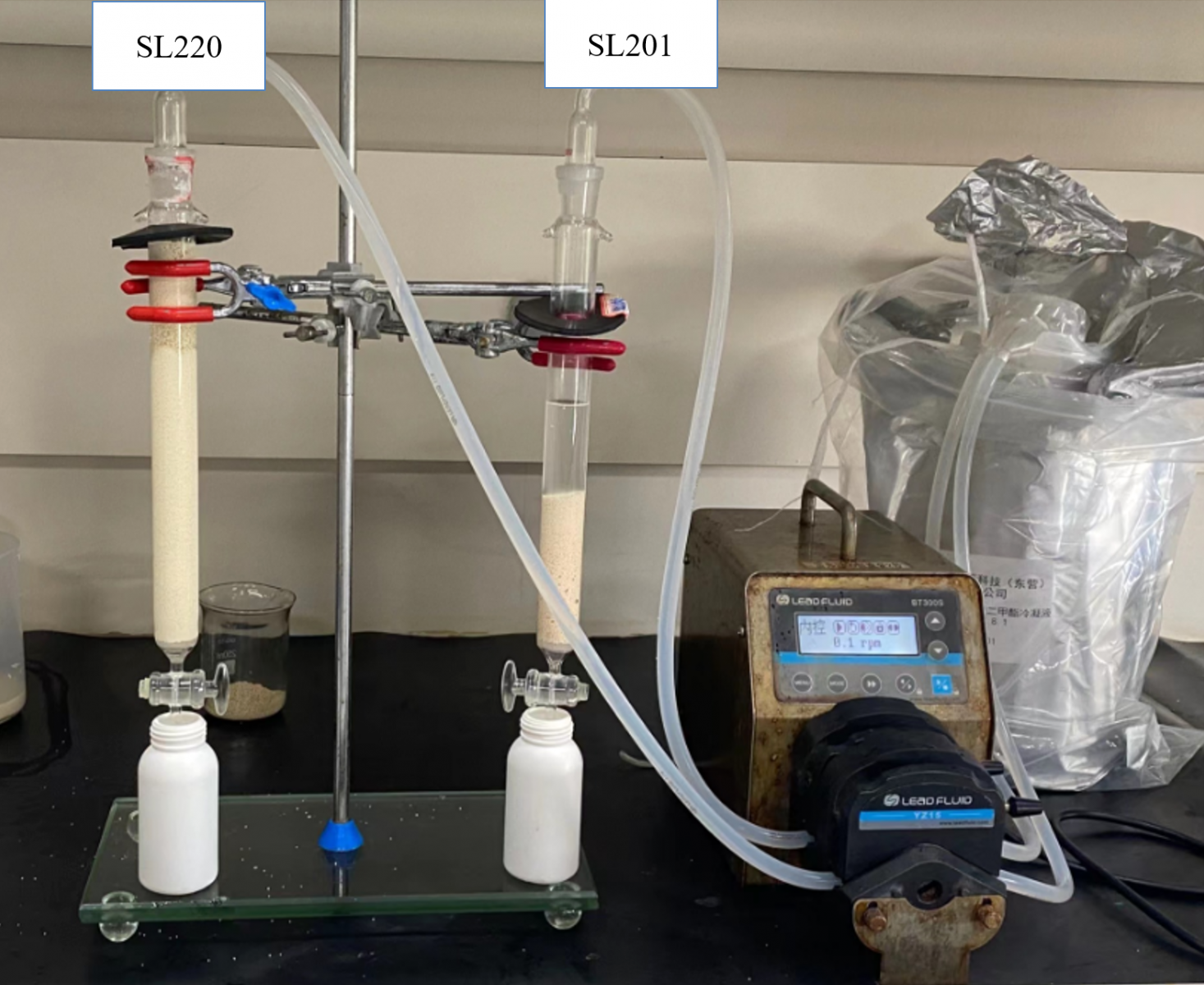

如下图所示树脂吸附DMC冷凝液盐酸分子时可以看到树脂层显着泛起黄色的吸附带。

1. 实验流出液酸度转变曲线6. 实验效果剖析

   试验接纳了银娱优越会7176111SL220和SL201两款干态阴树脂对山东石大胜华DMC冷凝液（V9005A采样位置）举行脱酸试验，从吸附酸度曲线可以看出。

   （1）SL220与SL201阴树脂都能够吸附去除DMC冷凝液中酸度，以银娱优越会7176111测定原液酸度51.47 ppm为参照，两款阴树脂的脱酸效果都能抵达100%。

   （2） 在处置惩罚相同体积DMC冷凝液，SL220的脱酸能力强于SL201树脂。处置惩罚量40 BV时，SL201树脂出口酸度抵达2.8 ppm，脱酸效果为94.56%，而SL220树脂出口酸度依然未检出，SL220脱酸容量更高。

   SL220和SL201阴树脂能用于山东某新质料集团DMC冷凝液（V9005A采样位置）脱酸，从脱酸容量和洗脱率来看，SL220脱酸应用性能更好。


   宁波银娱优越会7176111树脂有限公司
   手艺部
   2024.8.27

2.
